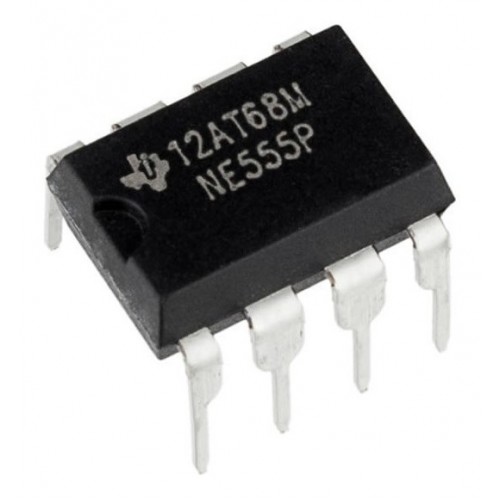

O NE-555 CI Temporizador de Precisão é um componente usado para produzir oscilações ou intervalos de tempo com precisão, sendo um componente muito comum em circuitos eletrônicos.

Nos modos time-delay e mono-stable, o intervalo de tempo é controlado por um circuito simples envolvendo um resistor e um capacitor. No modo a-stable a frequência pode ser controlada utilizando-se dois resistores e um simples capacitor.

O CI NE-555 é um excelente timer que encontra aplicações em sistemas de alarme, automação residencial, automóveis, biometria, leitores RFID e vários outros circuitos, sendo um dos componentes mais versáteis da área eletrônica.

Especificações:

– CI NE555 (Datasheet)
– Tensão de alimentação: 4,5 à 18VDC
– Corrente máxima de saída: +/- 200 mA
– Corrente de limiar típica: 30 nA
– Nível de disparo típico com alimentação de 5 V: 1,67 V
– Temporização desde microsegundos até horas
– Operação astável ou monoestável
– Encapsulamento: DIP / PDIP

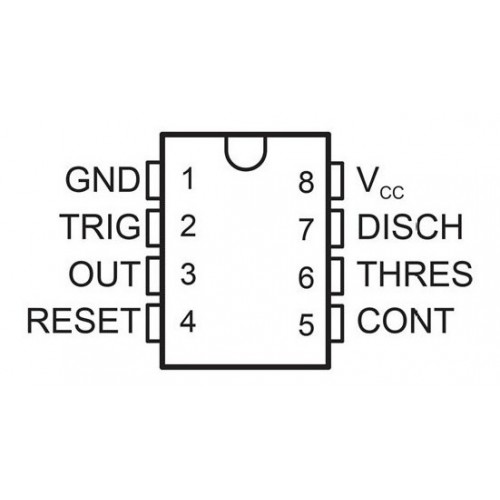

– Pinos: 8
– Temperatura de operação: -40°C a +85°C

Acompanha:
01 – NE555 CI Temporizador de precisão
